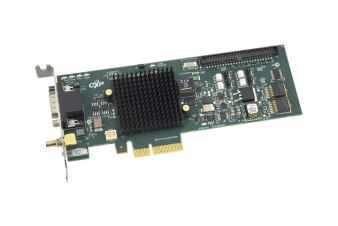

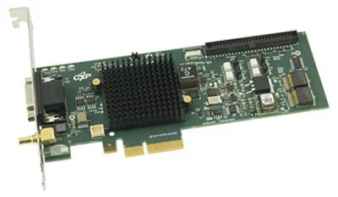

規格摘要

CoaXPress接口：

一個75歐姆的HD-BNC連接器（也稱為Micro-BNC）提供一個連接，支持所有CXP速度，最高可達6.25 Gbps。通過CoaXPress供電（PoCXP）為相機供電最高可達17W，攝像頭根據CoaXPress規范提供13W。

HD-BNC 旁邊的 LED 顯示 CoaXPress 規范下的鏈路狀態。

PCI Express：

PCIe 2.0（Gen2）四通道接口通常提供 FireBird 到 PC 的 1.7 Gbytes/sec 傳輸，具體取決于 PC 性能。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

4個光隔離輸入。

4個光隔離輸出。

4個TTL輸入，5V容忍。

4個TTL I/O，5V邏輯。

4個RS-422輸入。

4個RS-422輸出。

所有這些I/O信號都通過FireBird板上的50路接口提供。

端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分：

2個光隔離輸入。

3個TTL I/O，5V邏輯。

2個RS-422輸入。

1個RS-422輸出。。

采集控制：

采集控制功能用于確定從攝像機獲取哪些視頻幀。系統可配置為單次觸發事件以獲取所有后續幀、每幀觸發事件，或無論觸發條件如何持續獲取。

觸發事件可通過控制輸入實現電平或邊緣感知（詳見輸入輸出部分），還可濾波以去除噪聲。此外，延遲塊允許采集延遲設定時間。

觸發控制：

一個全面的觸發控制模塊允許通過 CoaXPress 發送觸發器，也可以發送到控制輸出（詳見 I/O 部分）。

這些觸發器可以由控制輸入、不穩定定時器和軟件觸發器生成。所選觸發源可通過濾波去除噪聲，并可觸發單穩態定時器以提供定義寬度的脈沖，例如用于曝光控制或光照控制。此外，延遲塊允許觸發器按特定時間移動。

其他模式與軸編碼器接口，包括支持正交編碼器，并可選擇拒絕編碼器的機械抖動。

關注區域：

興趣區域（ROI）功能控制要捕捉輸出圖像的哪部分。在 AreasCan 模式下，這是一個矩形區域，具有可編程的寬度、高度和 x / y 偏移。

線掃描模式類似，允許控制寬度和x偏移量，高度控制用于將數據打包成偽幀，供用戶應用后續處理。

狀態LED燈：

安裝狀態LED以反饋攝像頭連接性和FireBird活動：

攝像頭連接：

攝像頭已連接/未連接。

攝像頭傳輸數據。

FireBird 活動：

FPGA配置。

PCIe訪問。

物理和環境細節

尺寸：

印刷電路板：168mm x 69mm。

整體：180mm x 69mm。

重量：

103克（低矮PC卡支架）107克（全高PC卡支架）

功耗（典型）：

+3.3V

12mA

+12V

375mA

此外，PoCXP最高可達17W。

（以CXP-6速度測量）

儲存溫度：

-15oC到+85oC。

工作溫度：

0oC到+60oC。

相對濕度：

10%到90%非冷凝（運行和儲存）。
